Windy
Winda służy do transportu opon pomiędzy poziomami. Głównym elementem konstrukcyjnym windy są kolumny (winda dwusłupowa) lub kolumna (winda jednosłupowa), po których porusza się przenośnik dowolnego typu (rolkowy, taśmowy, Pop-Up) zamontowany na wózku jezdnym. Ruch wózka jest napędzany przez motoreduktor. Napęd motoreduktora przenoszony jest za pomocą łańcucha bądź pasa.

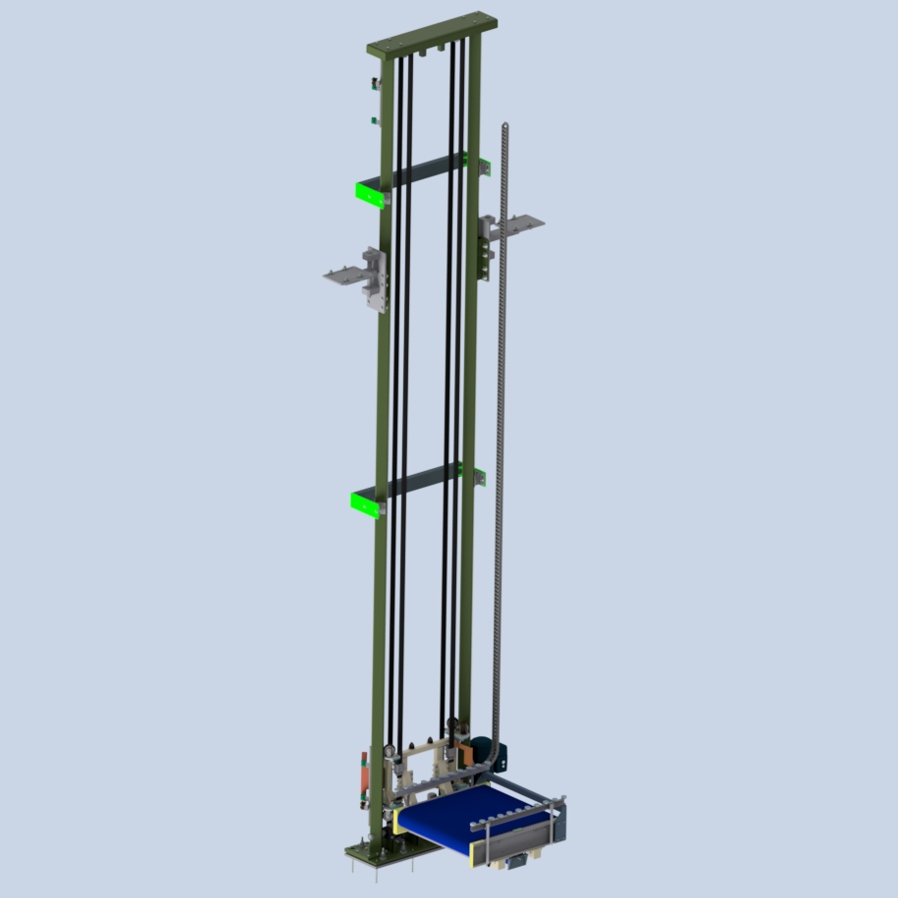

Winda dwusłupowa jak sama nazwa wskazuje zbudowana jest z dwóch kolumn, po których porusza się wózek jezdny z przenośnikiem. Pozostałymi komponentami są: motoreduktor napędzający windę, wały: napędowy i przewijający, pasy lub łańcuchy napędowe, koła pasowe lub zębate oraz czujniki.
|
Specyfikacja windy |
|
|---|---|
|
Prędkość transportu |
30,0 [m/min] |
|
Maksymalne obciążenie |
50,0 [kg] |
|
Rodzaj napędu/ przekazanie napędu |
Motoreduktor/ bezpośrednio |
|
Napięcie |
400 V/ 24V |
|
Wysokość transportu |
max. 5,2 [m] |
|
Parametry windy |
||
|---|---|---|
|
Symbol |
Definicja |
Wymiar |
|
H1, H2,…, Hn |
Poziomy transportu |
do ustalenia [mm] |
|
H |
Wysokość całkowita windy |
do ustalenia [mm] |
|
L |
Długość przenośnika |
1000,00—2200,00 [mm] |
|
B |
Szerokość windy |
do ustalenia [mm] |
|
B1 |
Szerokość przenośnika |
do ustalenia [mm] |
|
P |
Moc napędu |
do ustalenia [kW] |
chart KW (1)

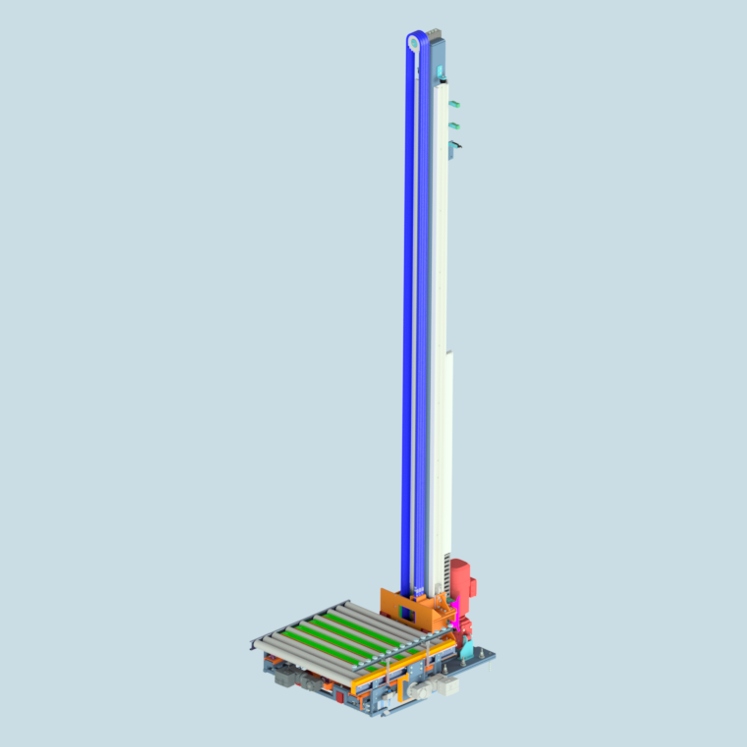

Winda jednosłupowa zbudowana jest z jednej kolumny nośnej, na której zamontowany jest wózek jezdny z przenośnikiem. Inne główne komponenty to: motoreduktor, wał napędowy
i przewijający, koła zębate, łańcuch oraz czujniki. Na słupie windy zamontowane są dwa profile, stanowiące tor ruchu, po których porusza się wózek jezdny na stałe połączony
z łańcuchem.
.jpg)
|
Specyfikacja windy |
|
|---|---|
|
Prędkość transportu |
30,0 [m/min] |
|
Maksymalne obciążenie |
50,0 [kg] |
|
Rodzaj napędu/ przekazanie napędu |
Motoreduktor/ bezpośrednio |
|
Napięcie |
400 V/ 24V |
|
Wysokość transportu |
max. 7,8 [m] |
|

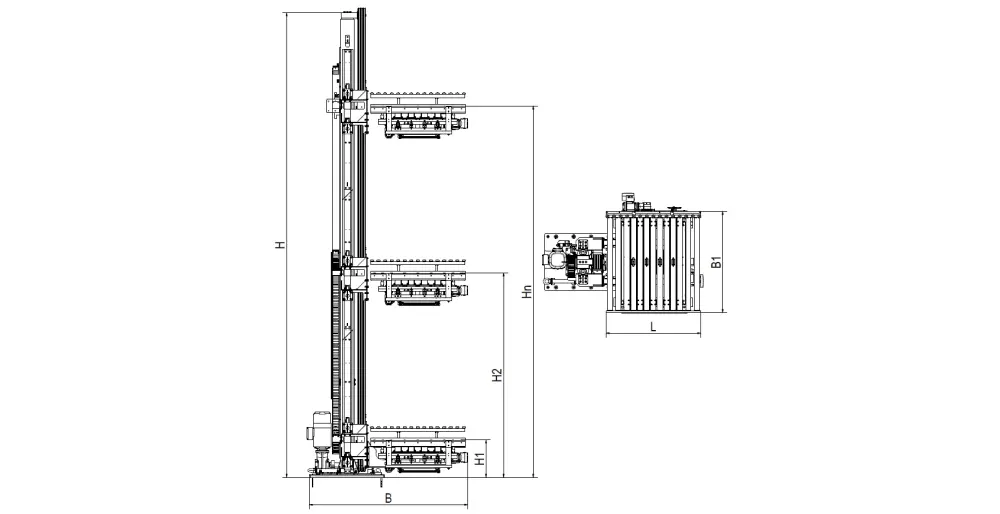

Parametry windy |
||
|---|---|---|
|
Symbol |
Definicja |
Wymiar |
|
H1, H2,…, Hn |
Poziomy transportu |
do ustalenia [mm] |
|
H |
Wysokość całkowita windy |
do ustalenia [mm] |
|
L |
Długość przenośnika |
1000,00—2200,00 [mm] |
|
B |
Szerokość windy |
do ustalenia [mm] |
|
B1 |
Szerokość przenośnika |
do ustalenia [mm] |
|
P |
Moc napędu |
do ustalenia [kW] |
chart KW (3)
